اختيار الماكينة: كيفية تقدير الطاقة المطلوبة لأداة تفريغ السفن اللولبية

اختيار الحق أداة تفريغ السفن اللولبية يعد تشغيل الميناء الخاص بك قرارًا حاسمًا يؤثر بشكل مباشر على الكفاءة والتكاليف التشغيلية والموثوقية على المدى الطويل. في قلب عملية الاختيار هذه يكمن التقدير الدقيق لمتطلبات الطاقة. يؤدي المحرك الصغير الحجم إلى التوقف المتكرر وزيادة الصيانة والفشل في تحقيق معدلات التفريغ المستهدفة، في حين يؤدي المحرك الكبير الحجم إلى إنفاق رأسمالي غير ضروري وزيادة استهلاك الطاقة. يوفر هذا الدليل نهجًا شاملاً خطوة بخطوة لتقدير الطاقة اللازمة لـ أداة تفريغ السفن اللولبية ، الخوض في العوامل والحسابات الرئيسية التي تحدد حساب قوة الناقل المسمار لهذه الآلات المعقدة. مناسب تقدير الطاقة لتفريغ السائبة أمر أساسي لضمان الأداء الأمثل والعائد على الاستثمار.

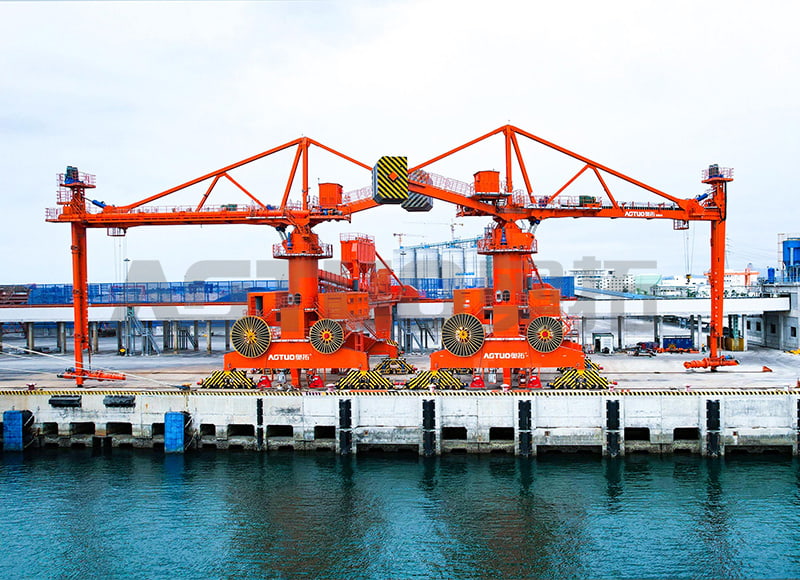

1000-70000 DWT 200-1500t / h أداة تفريغ السفن اللولبية المتنقلة للسكك الحديدية

فهم المكونات الأساسية للطلب على الطاقة

إجمالي الطاقة اللازمة لقيادة أ أداة تفريغ السفن اللولبية ليست قيمة واحدة بل هي مجموع عدة مكونات متميزة. يمثل كل مكون من هذه المكونات قوة يجب على المحرك التغلب عليها لنقل المواد من عنبر السفينة إلى نظام الاستقبال الموجود على الشاطئ. إن فهم هذه العناصر هو الخطوة الأولى في أي خطوة دقيقة دليل تحجيم محرك التفريغ .

• قوة مناولة المواد (ص _ح ): هذه هي القوة اللازمة لرفع وتحريك المواد السائبة على طول الناقل اللولبي وانحداره. ويرتبط بشكل مباشر بالقدرة وارتفاع الرفع وطول الناقل.
• قوة احتكاك المواد (ص _ف ): عندما تتحرك المادة، فإنها تحتك بالمسامير اللولبية والحوض، مما يؤدي إلى حدوث احتكاك. يتأثر هذا المكون بكشط المادة ومعامل الاحتكاك الداخلي الخاص بها.
• طاقة الناقل الفارغة (ص _ه ): هذه هي الطاقة المطلوبة لتشغيل أداة التفريغ فارغة، والتغلب على الاحتكاك الميكانيكي في المحامل وعلب التروس والأجزاء المتحركة الأخرى.
• الأحمال الإضافية: التشغيل المائل، والعوامل البيئية مثل مقاومة الرياح على ذراع الرافعة، والطاقة اللازمة للأنظمة المساعدة مثل حركات الرفع والدوران تساهم أيضًا في إجمالي الطلب.

العوامل الرئيسية المؤثرة على متطلبات الطاقة

يعد تقدير القوة بدقة مشكلة متعددة المتغيرات. قبل أن تبدأ أي حسابات، من الضروري جمع بيانات محددة حول المادة التي سيتم التعامل معها والمعلمات التشغيلية لأداة التفريغ. تشكل هذه البيانات أساسًا موثوقًا به تقدير الطاقة لتفريغ السائبة .

• الكثافة الظاهرية للمادة (γ): الوزن لكل وحدة حجم (على سبيل المثال، كجم/م³) من المادة. تتطلب المواد الأثقل مثل خام الحديد طاقة أكبر بكثير من المواد الأخف مثل الحبوب.
• قدرة التفريغ (س): معدل التدفق الكتلي المطلوب (على سبيل المثال، طن في الساعة). هذا هو المحرك الرئيسي لمتطلبات الطاقة.
• طول الناقل (L) والميل (ح): إجمالي المسافة الأفقية وارتفاع الرفع العمودي الذي يجب نقل المادة إليه. تتطلب الناقلات الأطول والأكثر انحدارًا المزيد من الطاقة.
• عامل احتكاك المواد (و): قيمة بلا أبعاد تمثل خصائص تدفق المادة وتفاعلها مع أسطح الناقل. وهو أعلى بالنسبة للمواد اللزجة أو الكاشطة.
• معامل التعبئة (φ): نسبة مساحة المقطع العرضي الممتلئة بالمادة إلى إجمالي المساحة المتوفرة. عادة، تتراوح هذه النسبة بين 15% و45% للناقلات اللولبية لمنع التحميل الزائد.

جدول مقارنة خصائص المواد

ربما تكون خصائص المادة السائبة هي المتغير الأكثر أهمية. يوفر الجدول التالي قيمًا نموذجية للمواد الشائعة، والتي تعتبر مدخلات مهمة لـ حساب قوة الناقل المسمار .

منهجية حساب الطاقة خطوة بخطوة

في حين أن البرامج التفصيلية تستخدم غالبًا للتصميمات النهائية، فإن التقدير اليدوي يوفر رؤية لا تقدر بثمن. المنهجية التالية، المستندة إلى معايير CهMA (جمعية مصنعي معدات النقل)، تحدد عملية الناقل اللولبي الأفقي الأساسي. وهذا يشكل جوهر أي دليل تحجيم محرك التفريغ .

الخطوة 1: حساب قوة مناولة المواد (ص _ح )

هذه هي القوة اللازمة لتحريك كتلة المادة عبر المسافة المطلوبة. الصيغة هي:

ص _ح (كيلوواط) = (C * L * ز) / 3600

حيث: C = السعة (كجم/ساعة)، L = طول الناقل (م)، g = الجاذبية (9.81 م/ث²). بالنسبة للناقلات المائلة، يتم استبدال "L" بمسافة النقل الإجمالية، مما يزيد بشكل كبير من الطلب على الطاقة.

• مثال: بسعة 500 طن/ساعة (500000 كجم/ساعة) لمسافة تزيد عن 30 مترًا: ص _ح = (500,000 * 30 * 9.81) / 3600 = ~40.9 كيلووات.
• الاعتبار: هذا المكون هو الأكثر حساسية للتغيرات في السعة وارتفاع الرفع.

الخطوة 2: حساب قوة احتكاك المواد (P _ف )

وهذا يفسر الاحتكاك بين المادة والمسمار/الحوض. الصيغة هي:

ص _ف (كيلوواط) = (C * L * f) / 3670

حيث: f هو عامل احتكاك المادة (على سبيل المثال، 1.5 للأسمنت، 4.0 للكلنكر).

• مثال (مستمر): فor cement (f=1.5) over 30 meters: P _ف = (500000 * 30 * 1.5) / 3670 = ~6.1 كيلووات.
• الاعتبار: المواد الكاشطة ذات عامل "f" العالي ستزيد هذه القيمة بشكل كبير.

الخطوة 3: حساب الكفاءة وتحديد الطاقة المثبتة

قيم الطاقة المحسوبة هي قيم نظرية ولا تأخذ في الاعتبار الخسائر الميكانيكية. يتم العثور على إجمالي الطاقة المطلوبة في عمود المحرك عن طريق قسمة مجموع جميع مكونات الطاقة على كفاءة القيادة الإجمالية (η).

ص _{المجموع} = (ص _ح ص _ف ص _ه ) / η

• الكفاءة (η): فor a system involving a gearbox and bearings, η is typically between 0.85 and 0.95.
• طاقة الناقل الفارغة (ص _ه ): ويمكن تقدير ذلك من بيانات الشركة المصنعة أو كنسبة مئوية صغيرة (على سبيل المثال، 5-10%) من قوة المواد للتقديرات الأولية.
• فinal Sizing: عادة ما يتم إضافة عامل أمان بنسبة 10-15% إلى P _{المجموع} للوصول إلى قوة المحرك المثبتة النهائية، مما يضمن قدرته على التعامل مع أحمال بدء التشغيل والأحمال الزائدة الطفيفة.

اعتبارات متقدمة لتطبيقات العالم الحقيقي

الحساب الأساسي يوفر الأساس، ولكن في العالم الحقيقي مواصفات تفريغ المسمار يتطلب حساب ديناميكيات أكثر تعقيدًا. الشركات ذات الخبرة الهندسية الواسعة، مثل حangzhou Aotuo Mechanical and Electrical Co., Ltd.، تقوم بدمج هذه العوامل في تصميماتها للمعدات القادرة على التعامل مع ما يصل إلى 3000 طن/ساعة.

• محركات التردد المتغير (VفD): يسمح استخدام VفD للمحرك بالعمل بسرعات مختلفة ويوفر "بداية سلسة"، مما يقلل من ذروة التيار والضغط الميكانيكي أثناء بدء التشغيل، والذي يمكن أن يكون أعلى من قوة التشغيل.
• الشروط غير القياسية: يمكن أن تؤثر العمليات في البرد الشديد على خصائص المواد ولزوجة مواد التشحيم، في حين أن الرطوبة العالية يمكن أن تزيد من التصاق بعض المواد، مما يؤثر على الطلب على الطاقة.
• وحدات محرك متعددة: فor very long screw unloaders, power may be supplied by multiple motors placed at intervals along the length to prevent excessive torsion on the screw shaft.
• قوة تكامل النظام: المجموع تقدير الطاقة لتفريغ السائبة يجب أن تتضمن أيضًا الطاقة اللازمة لرفع (رفع/خفض) ذراع الرافعة، والدوران (تدوير) لأداة التفريغ، وأنظمة جمع الغبار.

الأسئلة الشائعة

ما هو الخطأ الأكثر شيوعًا في تحديد حجم المحرك لأداة تفريغ السفن اللولبية؟

الخطأ الأكثر شيوعًا والأكثر تكلفة هو التقليل من عامل احتكاك المواد (القيمة "f") وعدم كفاءة النظام بشكل عام. يركز المهندسون غالبًا على قوة الرفع الأساسية (P _ح ) ولكنها تفشل في حساب الطاقة الإضافية المطلوبة بشكل مناسب لدفع المواد الكاشطة أو اللزجة مثل الكلنكر أو الفحم الرطب عبر الحوض الصغير. يؤدي هذا الإغفال، جنبًا إلى جنب مع استخدام كفاءة محرك مفرطة في التفاؤل، إلى اختيار محرك صغير الحجم سيؤدي باستمرار إلى التحميل الزائد والتعثر وقصر العمر الافتراضي. قوية دليل تحجيم محرك التفريغ يؤكد دائمًا على عوامل الاحتكاك المحافظة والخاصة بالمواد.

كيف يؤثر اختيار المادة على حساب الطاقة بما يتجاوز الكثافة فقط؟

بينما تؤثر الكثافة بشكل مباشر على قوة مناولة المواد (P _ح ) ، تؤثر الخصائص الفيزيائية للمادة تأثيرًا عميقًا على قوة احتكاك المادة (P _ف ). تحتوي المواد الكاشطة مثل خام الحديد أو الكلنكر على عامل احتكاك عالي جدًا ('f')، والذي يمكن أن يضاعف P _ف مكون عدة مرات أكثر من مادة تتدفق بحرية مثل الحبوب. علاوة على ذلك، تتطلب المواد التي تميل إلى التكتل أو الالتصاق معامل تعبئة أقل (φ) لمنع الانسداد، مما قد يستلزم تشغيل برغي ذو قطر أكبر بسرعة مختلفة لتحقيق نفس السعة، مما يؤثر بشكل غير مباشر على توازن الطاقة. ولذلك، شامل حساب قوة الناقل المسمار من المستحيل دون خصائص المواد التفصيلية.

هل من الأفضل أن يكون لديك محرك كبير الحجم أم صغير الحجم لأداة التفريغ اللولبية؟

في حين أن كلاهما لهما عيوب، إلا أن المحرك الأصغر حجمًا هو الخيار الأسوأ بشكل لا لبس فيه. سوف يفشل المحرك ذو الحجم الصغير في توفير السعة المطلوبة، ويتوقف تحت الحمل، ويسخن بشكل زائد، ويتطلب صيانة مستمرة، مما يؤدي إلى فترات توقف مفرطة وتكاليف تشغيل. إن المحرك الكبير الحجم، على الرغم من أنه يتضمن نفقات رأسمالية أولية أعلى ومن المحتمل أن يعمل عند نقطة أقل كفاءة على منحنى الطاقة الخاص به، سوف يؤدي المهمة بشكل موثوق. باستخدام محركات التردد المتغير الحديثة (VFDs)، يمكن تخفيف عدم الكفاءة التشغيلية للمحرك كبير الحجم. لذلك، عندما تكون هناك شك، فمن الممارسات القياسية في الصناعة تطبيق عامل الأمان والميل نحو محرك أكبر قليلاً لضمان الموثوقية، وهو مبدأ أساسي في مواصفات تفريغ المسمار .

هل يمكنني استخدام حساب الناقل اللولبي القياسي لتطبيق أداة تفريغ السفن؟

يمكنك استخدامه كنقطة بداية، لكن أداة تفريغ السفينة تقدم تعقيدات فريدة قد لا تتمكن الحسابات القياسية من التقاطها. إن الطبيعة الديناميكية للعملية - حيث يمكن أن يتغير طول الناقل اللولبي الداخلي وميله مع رفع ذراع الرافعة وتغير موضع السفينة - تعني أن الطلب على الطاقة ليس ثابتًا. بالإضافة إلى ذلك، فإن الحاجة إلى موثوقية عالية في بيئة منافذ متطلبة تعمل على مدار الساعة طوال أيام الأسبوع تبرر عوامل أمان أكبر. يوصى بشدة باستخدام برامج هندسية متخصصة أو استشارة الشركات المصنعة ذات الخبرة التي لديها سجل حافل في هذا المجال تقدير الطاقة لتفريغ السائبة الأنظمة التي يجب أن تعمل في ظل هذه الظروف المتغيرة والقاسية.
